Montagem de Triway e Four Way

Meu Nome é Hóstio de Farias Neves Tenho 08 Filhos
Nathália Neves do Bomfim
Maria Rita Neves do Bomfim
João Mariano Neves do Bomfim
Hóstio de Farias Neves Junior
Marcos Paulo Américo Neves
Milena Nascimento Américo
Luana Benicio Sousa de Farias Neves
Hortência Silva de Farias Neves Estes São meus motivos de continuar na luta, para poder proporcionar a meus filhos uma vida Digna ...
Há 21 anos Eletricista ,Técnico em Eletronica de Manutenção e Técnico em Eletropneumática:

Dentre as montagens que tenho que realizar em meu trabalho de eletricista muitos acham interessante o treway que é o uso de varios interrupitores para controlar uma ou + Lampadas, ou seja vc consegue ligar ou desligar a mesma Lampada de varios locais vou dar o exemplo de um corredor muito longo onde vc liga a lampada ao entrar e quando acabar o corredor vc desliga ...


Veja seguir:
Esquema simples Com apenas dois interruptores paralelos + Indicação da Fase e Neutro .













Foto retirda da Net pertence ao blog: blogdomacagnan.blogspot.com

Nos próximos esquemas vocês veram a ligação com Três Interruptotres Dois Paralelos e Um intermediário O 1ºEsquema utiliza interruptores simples ou seja com seis bornes cada um dos intermadiários veja que o neutro vai a Lampada Sempre ...

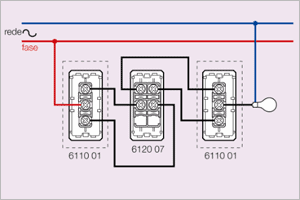

 No 2º Caso os interruptores são mais sofisticados pois usam Interruptores Automáticos . vejam esquemas abaixo como podemos ver são dois Paralelos e um intermediário são fabricados pela PIAL...




Existe a possibilidade de se usar Quatro ou + interruptores Neste Caso será Necessário Sempre Dois Paralelos E dois intermediários + como se pode ver estes tambem são automáticos pois possuem apenas 04 bornes ao invés de 06 como os interruptores simples possuem ...











Foto retirda da Net pertence ao blog : http://alenisiorocha.blogspot.com.br/


Muito grato por visitar meu blog Duvidas em:
hostioneves@ig.com.br
hostioeletrico@gmail.com
hostioebraz@hotmail.com
eletricistabraz@live.com
brazeletricista@bol.com.br
brazeletricista@yahoo.com.br






9 comentários:

  1. amigo, montei uma rede eletrica bifasica, em minha casa, só que usei o mesmo neutro, para duas fases, resultado, deu um vazamento de 200 klw mes cada medidor.( a celg colocou medidor novos sem disco)
    quando fiz a separação dos neutros na rede, o problema foi resolvido. obs. a rede que vem ate aos
    medidores so tem um neutro.

    ResponderExcluir
  2. obrigado por disponibilizar o esquema me ajudou muito

    ResponderExcluir
    Respostas
    1. Jonatas Gomes de Oliveira sem problemas estou aqui para ajudar no ´possível...

      Excluir
  3. José Pires Gomes qualquer duvida estou aqui para ajudar no possível...

    ResponderExcluir
  4. Estou com um problema. Comprei um apartamento e estou instalando as luminárias e em alguns cômodos tem interruptores Triway eu entendi como funciona, mas por que quando chega na lâmpada no teto possui 3 fios. Azul (no caso é o neutro) Amarelo (Fase) e agora tem um verde que me parece que é fase também. Será que v poderia me ajudar? Abraço

    ResponderExcluir
    Respostas
    1. Olhe amigo se Sua Instalação Seguir o padrão NR10 com certeza O Azul é neutro o Amarelo Retorno (Ou seja Fase quando o interruptor estiver Ligado)e o Verde é o Terra que deve ser conectado a luminária para proteger o operador contra choque em caso de Fuga de Corrente ou Curto pelo - em minha região é assim, espero ter ajudado estou a disposição...

      Excluir
  5. gostaria de saber como estalar um Triway e Four Way em 220v o interruptor triway entra 4 paralelos e duas fases e o outro entra 4 paralelos e duas voltas de lâmpada como fica o four way por favor preciso de ajuda obrigado.

    ResponderExcluir
  6. amor a arte
    De uma olhada neste vídeo no you tube Vai Tirar Suas Dúvidas
    este é o link
    https://www.youtube.com/watch?v=EdJAZyM5J5g
    do canal Multipolar02 Espero Que Ajude ...

    ResponderExcluir
